Описание

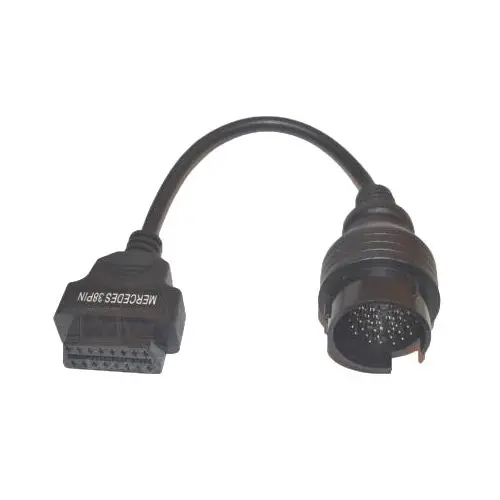

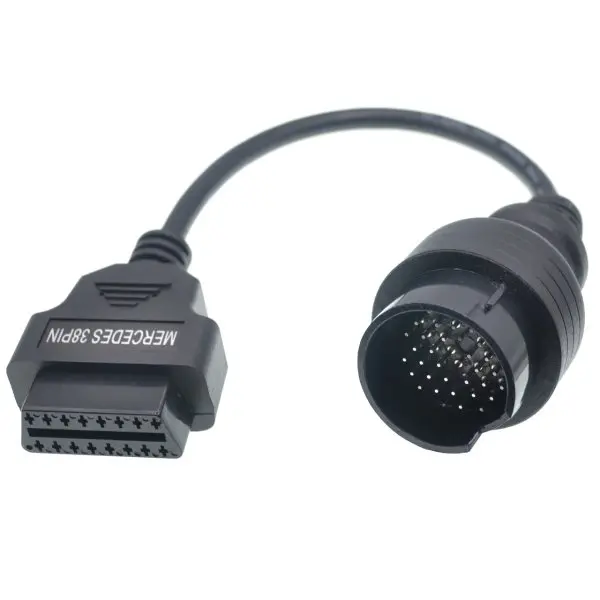

Переходник Mercedes Benz 38-пин папа на OBD2 16-пин мама для Autocom.
Переходник имеет полную распиновку и предназначен для полнофункциональный диагностики всех систем автомобилей Mercedes W124, W129, W140, W202, W210, W220, снабженных 38-и пиновыми диагностическими разъема. Для диагностических сканеров Autocom, Delphi DS150E.
Распиновка Mercedes Benz 38-пин для Autocom
|
OBD II
|
MB38
|
Описание
|
|
1
|
4
|
двигатель
|
|
2
|
6
|
ABS/ASR/ABD/ESP
|
|
3
|
8
|
основной модуль, BAS
|
|
4+5
|
1
|
земля
|
|
6
|
10
|
коробка
|
|
7
|
12
|
рулевое, EWM (модуль селектора АКП)
|
|
8
|
15
|
приборка
|
|
9
|
16
|
климатическая система
|
|
10
|
19
|
блок диагностики
|
|
11
|
20
|
пневматика, люк, замок зажигания, центральная электрика,
блоки управления дверей, нижняя панель управления
|
|
12
|
25
|
|
|
13
|
30
|
подушки безопасности
|
|
14
|
31
|
центральный замок
|
|
15
|
35
|
регулировка света
|
|
16
|
3
|
"30"
|
![38-ти пиновый диагностический разъем]( "38-ти пиновый диагностический разъем")
Расположение диагностического разъема: под капотом. Может устанавливаться как отдельно, так и в блоке предохранителей (под капотом). На W124, W129, W140,W202 стоит, как правило, с правой стороны по ходу движения, на W210- с левой стороны по ходу движения.
