Руководство пользователя адаптера для ГБО Bluetooth Prins VSI

Установка:

Для того чтобы использовать интерфейс, необходимо:

1.    Установите диагностическое программное обеспечение для установки BRC - программное обеспечение можете загрузить из раздела Программы => Программы для настройки и диагностики ГБО (K-Z)
ВНИМАНИЕ! Программное обеспечение VSI работает только с 32-х разрядными системами Windows.

2.    Установите приложение CCY BT SERIES, которое используется для установки беспроводного соединения.
Для этого:
- загрузите приложение CCY BT SERIES.
- установите приложение и все дополнения к нему.

3.    Подключите диагностический интерфейс к разъему блока управления ГБО, затем включите зажигание, чтобы обеспечить питание - красный светодиод перейдет в моргающий режим.

4.    Включите модуль Bluetooth на компьютере и запустить поиск Blueеooth устройств.

5.    После обнаружения, адаптер будет идентифицирован как «CCY ...». Вы должны создать сопряжение, используя код 1234.

6.    Windows установит драйвер устройства и создаст новый виртуальный COM порт. Вы можете проверить это, запустив Диспетчер устройств и развернув вкладку Порты (COM и LPT). Кабель для ГБО должен определиться, как "Standard Serial for Bluetooth (COM ...)". В некоторых версиях операционных системах компьютеров, может быть, Bluetooth адаптеру, одновременно, присвоено два COM-порта и, как правило, для функционирования устройства, необходимо использовать порт с меньшим порядковым номером.

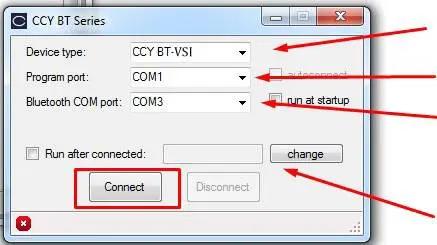

7.    Запустите программу CCY BT SERIES и установите значения следующим образом:

Выберите устройство CCY BT-VSI.

Выберите номер COM порта, который установлен в программе VSI.

Выберите COM-порт, на котором установлен блютуз адаптер после сопряжения. (Диспетчер устройств => вкладка Порты COM и LPT):
 порт BT.jpg


Опционально можно указать файл программы (*.exe), для ее автоматического запуска, после установки соединения.


Нажмите кнопку Connect.

8.  Запустите программу диагностики, и вы можем приступить к работе.

Эксплуатация:

Интерфейс для ГБО оснащен красным сигнализирующим светодиодом (LED), работающего в двух режимах:

СВЕТОДИОД МОРГАЮЩИЙ - указывает на правильность подключения к контроллеру ГБО автомобиля и готовности установить соединение компьютером/планшетом/смартфоном.

СВЕТОДИОД МОРГАЮЩИЙ два раза в секунду - указывает на правильность сопряжения bluetooth адаптера с компьютером/планшетом/смартфоном.

Вовремя проведения диагностики или настройки ГБО, адаптер необходимо защитить от прямого воздействия высокой температуры, которое возникает в моторном отсеке.

ВНИМАНИЕ! Не подключайте адаптер к разъемам других газовых установок, чем те, которые указаны в таблице подключений - одинаковый разъем не означает, что те же контакты имеют правильное расположение внутри разъема.
Неправильное подключение может привести к повреждению диагностического кабеля!

Распространенные проблемы:

Много возникает проблем, при подключении к блоку управления, по причине:

  • Неправильного выбора версии программного обеспечения по отношению к версии газового блока управления. Прежде, чем сообщать, что не работает интерфейс, рекомендуется проверить другие версии программного обеспечения. Даже когда программное обеспечение предназначено для конкретного газового контроллера, это не обязательно означает, что оно подойдет, потому что может быть потребуется использовать другую версию (release) программного обеспечения.
  • Сбоя в работе программного обеспечения модуля bluetooth, находящегося на компьютере пользователя (в этом случае рекомендуется установить другие дистрибутивы программного обеспечения).
  • Неправильная настройка COM порта (программа для диагностики ГБО, должна распознать подключенный адаптер, под тем же номером COM порта, под которым он виден в диспетчере устройств).
