Диагностика Toyota с помощью Elm327 mini и Torque PRO

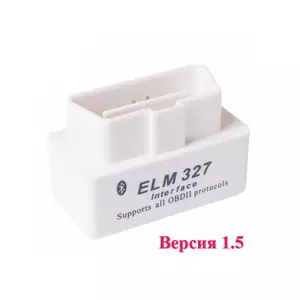

В данной статье мы подробно рассмотрим подключение автосканера elm327 mini на примере японской марки Тойота. Отличием от стандартной модели являются его размеры – они намного меньше.

Предложенная модель предназначена для быстрого стирания ошибок и для диагностики автосистем, что позволит всегда быть в курсе технического состояния авто.

Начало работы с данным автосканером

Для начала нужно скачать приложение Torque PRO

Первым этапом является установка приложения на смартфон – для этого достаточно следовать стандартным инструкциям установщика телефона (при инсталировании файла APK). Далее нужно подключить mini elm327 в разъем ТС, включить зажигание и запустить двигатель. Отметим, что на автосканере должны загореться светодиодные индикаторы.


Дальнейший алгоритм действий следующий:

  1. Заходим в настройки смартфона → беспроводные сети → активация БТ→ настройки БТ.

  2. Выполняем поиск – данный адаптер может отображаться под следующими названиями: OBDII.

  3. Подключаемся к автосканеру – запрашивается код сопряжения. Могут быть – 1234, 0000, 6789. Один из этих кодов 100% подходит для завершения процесса сопряжения. После установки связи между устройствами, демонстрируется надпись “Сопряжено, но не подключено”. Все, настройка блютуса закончена.

  4. Теперь выполняем запуск ранее установленного приложения и создаем профиль авто:

  • Свапаем меню.

  • Нажимаем “профиль авто”.

  • Заполняем профиль.

  • В предпочтительный ОБД 2 протокол выставляем ISO 14230–4(5b init, 10.4k baud), ниже вставляем atsp4\natiia13\natib96\natsh8113f1\natsw00\natat2 и выполняем сохранение профиля.

  • Проводим первый запуск программы – единственный прибор на экране является неактивным. Для решения нужно зайти в меню, далее настройки (выбираем пункт  и выбрать “ОБД2 настройки адаптера”), нажимаем на тип соединения и жмем блютус.

  •   Выбираем устройство блютус – нажимаем на то, с которым уже было установлено соединение (сопряжение). Настройка приложения закончена, нужно вернуться на главный экран приложения.

  •   Нажимаем на “Adapter Status" – происходит установка связи со сканером и электронным блоком. Дожидаемся появления 4 зеленых галочек (если хоть одна не появилась, значит, где-то была допущена ошибка в действиях).

  • Нужно выйти на главный экран приложения – теперь elm 327 mini является активным и демонстрирует актуальные обороты мотора. Чтобы просмотреть другие приборы, нужно нажать “Realtime Information". При этом получаем несколько экранов с приборами, при нажатии на которые (или на пустое место) можно добавить или удалить прибор.

Совет. Сканер elm327 bluetooth mini станет отличным дополнением как для мастера-диагноста, так и для владельца, что делает его универсальным вариантом для быстрой проверки автомобиля.

Отметим, что при диагностике праворульных авто путем использования elm 327 mini может возникнуть проблема из–за использования нестандартного протокола ОБД2. Решить эту проблему можно при помощи добавления строки инициализации ATSH8213F1\nATIB96\nATIIA13. Для других автомобилей узнать строки инициализации можно тут

Связанные товары
Артикул: 1076
OBD2 адаптер elm 327 проводит диагностику на расстоянии действия беспроводной сети.
315 грн. Экономия 31 грн. От 284 грн. за 1 шт
В наличии
- +
Артикул: 1159

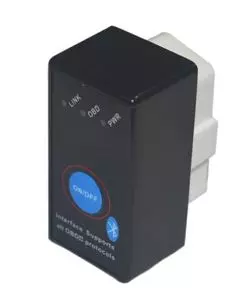

Адаптер ELM327 Bluetooth MINI v1.5 с кнопкой включения/отключения питания
