Диагностика мотоциклов Aprilia, MotoGuzzi
Для самостоятельной диагностики мотоциклов марки MotoGuzzi, Aprilia (Dorsoduro, Shiver) нам понадобится:
1. Диагностический кабель OBDII KKL VAG-COM 409.1 на чипе FTDI
переходники, в зависимости от модели мотобайка:
Переходник Aprilia 3-х контактный. При подключении данного переходника, также необходимо подключиться с помощью 2-х кракодилов, на плюс и минус аккумулятора.

2. Скачиваем программу GuzziDiag и устанавливаем ее на ноутбук.
3. Снимаем сидение мотоцикла, извлекаем защитную заглушку с диагностического разъема мотоцикла и подключаем к нему один из переходников, в зависимости от модели. Зажим типа "крокодил" переходника подсоединяем к проводам, подходящих на клеммы АКБ мотоцикла, черный - на клемму "минус", красный – на клемму "плюс".
4. После инсталяции переходника, подсоединяем к нему сам диагностический сканер OBDII KKL, USB-разъем адаптера вставляем в свободный порт ноутбука.
5. Запускаем программу и выбираем язык и марку мотоцикла "California 1400" (стоит отметить,что эта программа первоначально разрабатывалась для мотоциклов MotoGuzzi, а не для Априлий). В этом же окне выбираем номер COM-порта, к котором определился адаптер для диагностики (можно проверить в "Диспетчере устройств" раздел "Порты Com и LPT).

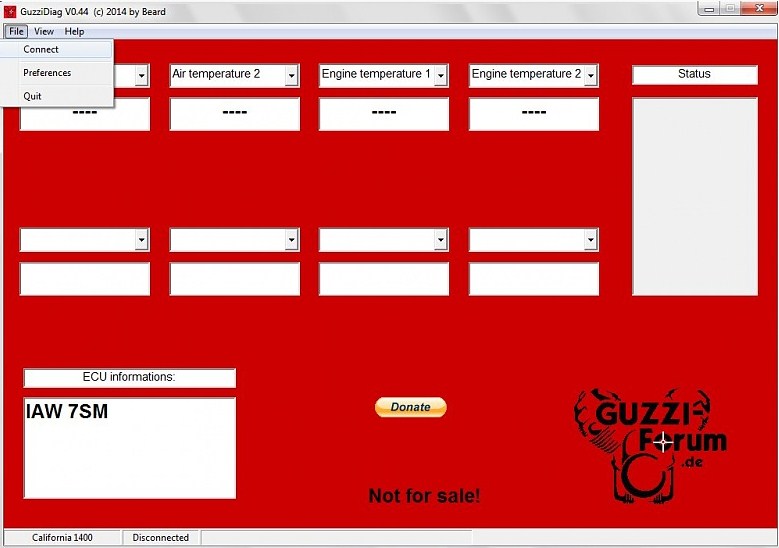

6. Далее включаем зажигание, выбираем в левом верхнем углу пункт меню “File” и жмем кнопку "Connect".

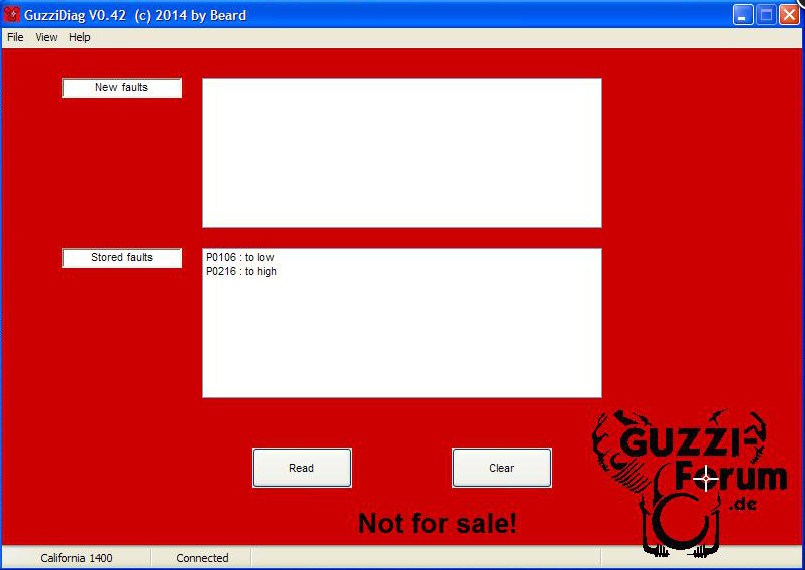

7. Далее влевом верхнем углу выбираем пункт меню "View", выбираем раздел "Faults", и чтобы прочитать ошибки выбираем "Read".

8. Для удаление имеющихся ошибок нажимаем кнопку "Clear".
Во время чтения/удаления ошибок и отображения диагностических параметров следуйте отображаемым подсказкам программного обеспечения, когда необходимо включать-выключать зажигание и что нажимать.
Дакже после чтения/удаления ошибок, желательно провести обнуление и  адаптацию дроссельных заслонок и ручки газа. Для этого выбираем в окне программы сначала сброс всех настроек дроссельных заслонок и рукоятки газа, после сброса на приборке мотоцикла загорится красный треугольник с восклицательным знаком и в окне ошибок появятся ошибки обучения дроссельных заслонок и ручки газа, затем надо выбрать в меню обучение дроссельных заслонок, затем – обучение ручки газа. Строго выполнять в таком порядке, а не наоборот. После этих  адаптаций красный восклицательный знак на приборной панели погаснет и мотоцикл готов к эксплуатации.
