Современный автомобильный двигатель работает под управлением электронного блока управления (ЭБУ), который, по сути, является специализированным компьютером.
Аналогичный компьютер управляет и работой газобаллонного оборудования второго, третьего и четвертого поколений, которым дооснащаются автомобили с карбюраторными и инжекторными двигателями.
Общение с автомобилем
Электронное управление впрыском газа вносит свою специфику в диагностику и главное – в настройку автомобильного газового оборудования. Блок управления газовым оборудованием получает данные от штатного ЭБУ автомобиля и показания некоторых датчиков, и на их основе определяет время открытия газовых форсунок.
Данные, с которыми работает блок управления, можно анализировать и таким образом получать информацию о состоянии двигатели и его отдельных систем непосредственно в процессе работы. Для этого существуют специальные приборы, подключаемые к диагностическим разъемам, но можно, и все чаще для этой цели используют персональный компьютер.
Использование компьютера для диагностики и настройки двигателя удобно тем, что он практически не имеет ограничений в работе с данными и нуждается лишь в корректном вводе информации и соответствующем программном обеспечении. Для согласования диагностической линии «мозгов» автомобиля и компьютера существуют адаптеры.
Адаптер для диагностики и настройки ГБО автомобиля – это кабель с небольшим электронным устройством, который одним концом подключается к диагностическому разъему блока управления, а другим – к компьютеру. При помощи такого адаптера и диагностической программы можно визуально на экране монитора в удобном виде получать информацию о работе двигателя и изменять настройки управления впрыском газа.
Информация о состоянии настройках ГБО отображается на экране монитора в виде таблиц или графиков. Горение газа отличается от горения бензина и поэтому для работы на газу требуется внести определенные изменения в настройки момента зажигания, а также момента и времени открытия форсунок. Диагностическая программа позволяет проводить очень точную настройку параметров при разных нагрузках двигателя.
Точная настройка при помощи кабеля для ГБО и компьютера позволяет минимизировать расход газа и добиться максимальной мощности двигателя. При этом точность и широкие возможности настроек соответствуют профессиональному применению связки адаптер-компьютер, а простота использования и невысокая цена адаптера позволяют использовать эту связку для самостоятельной настройки ГБО своего автомобиля.
Многоцелевые адаптеры
Большинство адаптеров ГБО, представленных на нашем сайте, подключаются к компьютеру при помощи разъема USB. Диагностические разъемы автомобильных контроллеров ГБО довольно разнообразны. Выбирая адаптер, нужно знать марку и модель блока управления, чтобы не возникло трудностей с его подключением.

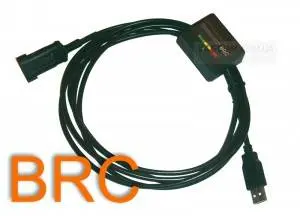

Обычно адаптеры могут подключаться к контроллерам различных производителей. Исключение составляют ГБО BRC и Prins VSI, для которых есть специализированные адаптеры, отличающиеся не только разъемами, но и электронной «начинкой». Покупая адаптер, нужно убедиться, что в списке подключаемых к нему контроллеров есть тот, для работы с которым он приобретается.

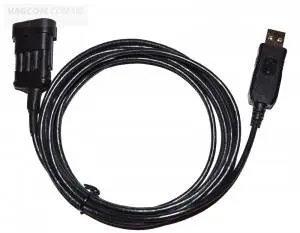

Также на нашем сайте можно купить универсальный адаптер USB для ГБО, т.к. он не имеет диагностического штекера-папу, то подключается, к диагностическому разъему блока управления ГБО, с помощью трёх однополюсных штекеров: для подключения к «массе», для передачи данных Tx и для приема данных Rx. Для использования такого адаптера необходимо знать распиновку диагностического разъема ГБО, с которым производится работа. Универсальный адаптер построен на базе чипа PL2303.
Адаптеры для профессионалов
Для профессионального применения адаптера нужно, чтобы он подходил к максимальному количеству различных контроллеров. На сайте представлена серия адаптеров, ориентированных на профессиональное применение. Их отличает использование прочных материалов, придающих адаптеру устойчивость к различным неблагоприятным воздействиям, нередким в условиях СТО. Но главная особенность адаптеров этой серии – использование в их основе наиболее передовой из применяемых в устройствах такого рода микросхемы FTDI. Использование микрочипов этого типа позволяет повысить надежность и стабильность работы адаптера. Более высокая стоимость чипов FTDI по сравнению с PL2302 определяет и более высокую стоимость адаптеров на их базе.
Более универсальны адаптеры, имеющие два разъема и более. К ним относится и упоминавшийся ранее адаптер, подключаемый к COM-порту компьютера. На сайте представлены адаптеры с двумя, пятью и двенадцатью разъемами в комплекте.

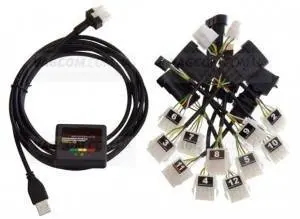

Последний из них имеет один основной разъем и одиннадцать переходников на другие разъемы. С помощью этого адаптера можно проводить диагностику и настройку любого газобаллонного оборудования из присутствующих на рынке страны за исключением оборудования Prins VSI, Stargas, Egas, BRC, а также кабеля для ГБО 5-го поколения Vialle.

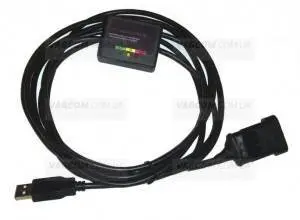

Все профессиональные адаптеры имеют кабель длиной три метра, что дает дополнительные удобства в размещении компьютера. Корпус с электроникой расположен на расстоянии полуметра от USB-разъема. На корпусе есть три сигнальных светодиода. Красный светодиод показывает правильное согласование компьютера с контроллером ГБО и сигнализирует о готовности к работе. Зеленый светодиод светится при передаче данных блоку управления. Желтый светится при получении данных от ЭБУ.
Для работы адаптера необходим драйвер и диагностическая программа для соответствующего оборудования. Драйвер необходим для взаимодействия адаптера и компьютера. Диагностическая программа взаимодействует с котроллером ГБО. Она представляет полученные данные в удобном виде и позволяет изменять настройки контроллера.
Большую популярность набирает адаптер, который работает с помощью беспроводного соединения, по технологии Bluetooth - это адаптер для ГБО Bluetooth. Основое его преимущество - это отсутствие проводов и компактный размер, теперь для настройки ГБО в движении, нет необходимости тянуть соединительный кабель в салон автомобиля.
Для различного оборудования нужны соответствующие диагностические программы. Все программное обеспечение, необходимое для работы адаптера, можно скачать, как на нашем сайте, так на сайтах производителей ГБО оборудования, и на специализированных форумах. В описании каждого адаптера есть необходимые ссылки, для скачивания, предназначенного для него драйвера.
