Як і багато сучасних автомобілів, Opel Astra J оснащується роз'ємом для підключення діагностичних засобів стандарту OBD II. Саме його використовують для підключення своєї апаратури фахівці ТО і сервісних центрів. Наявність такого обладнання дозволяє навіть власнику автомобіля, використовуючи звичайний смартфон, виконати діагностику самостійно.
Як підключити смартфон до системи діагностики автомобіля Opel Astra J
На жаль, пряме підключення смартфона і навіть комп'ютера до роз'єму неможливо. Але вихід дуже простий. Вам потрібно буде придбати адаптер для сполучення пристроїв. Для підключення смартфона знадобиться адаптер OBD з підтримкою стандарту бездротового зв'язку Bluetooth. Цей пристрій забезпечить згоду і необхідний для роботи обмін даними між пристроями. Одним із таких пристроїв є універсальний адаптер OBD-II ELM327 Bluetooth.
Для використання з мобільними пристроями на базі ОС Андроїд, найкращою є програма для діагностики «Torque». Завантажити її можна на офіційному сайті програми. Завантажуємо і встановлюємо програмне забезпечення, тепер можна приступати до налаштування системи діагностики.
Установка адаптера.
Перше, що необхідно зробити – це встановити адаптер в роз'єм. З цим проблем виникнути не повинно, роз'ємні з'єднання повністю сумісні.
Діагностичний роз'єм на автомобілі Opel Astra J, з електронним управлінням стоянкового гальма, знаходиться нижче бардачка, розташованого зліва від водія.
Для того, щоб адаптер знаходився в робочому стані, необхідно включити запалювання. Живлення адаптера здійснюється від бортової мережі автомобіля.
Встановлення з'єднання адаптера і комунікатора по Bluetooth
Адаптер включений. Тепер необхідно активувати на мобільному пристрої режим обміну даними по Bluetooth. Здійсниться пошук сумісних пристроїв, адаптер матиме позначення "OBDII", для з'єднання з ним необхідно ввести код активації "1234" або "6789". Пристрій прописано, можна запускати програму Torque. Після запуску вона з'єднається спочатку з адаптером, далі до системи ECU транспортного засобу.

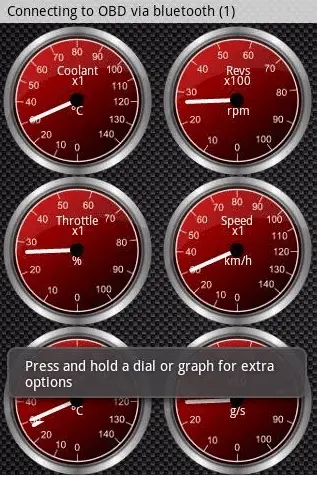

Можливості програми діагностики «Torque», настройки
Можна приступати до діагностики. Ви відразу можете зчитувати коди несправностей і виконувати їх очистку. Крім зчитування кодів, ви можете отримати їх розшифровку, зберегти або роздрукувати отримані дані.
• температура (охолоджуючої рідини, повітря, яке всмоктується);
• поточні обороти двигуна;
• положення педалі управління газом;
• навантаження на ДВС;
• включена передача;
• інформацію від датчика кисню, і багато інших.
Для додавання датчиків необхідно виконати наступні дії:
Входимо в меню програми, вибираємо «настройки», переходимо до пункту "Manage extra PIDs / Sensors", далі тиснемо "Add predifined set", вибираємо список, в якому є назва потрібної марки автомобіля, в нашому випадку – це "Pontiac / GM / Opel / Vauxhall". Отримуємо доступ до контролю ще кількох десятків показників.
Так як стандарт bluetooth – універсальний, то крім смартфона можна використовувати будь-який пристрій з сумісним інтерфейсом – планшет, ПК, ноутбук. Звичайно, доведеться підібрати і відповідне для роботи програмне забезпечення. Програма Torque сумісна тільки з пристроями з операційною системою Android.
